Назначение
Зажим гидравлический универсальный - предназначен для фиксации фланцев после наведения запорной компоновки, а также для сброса неисправного оборудования во время проведения работ по ликвидации аварии.
Принцип действия

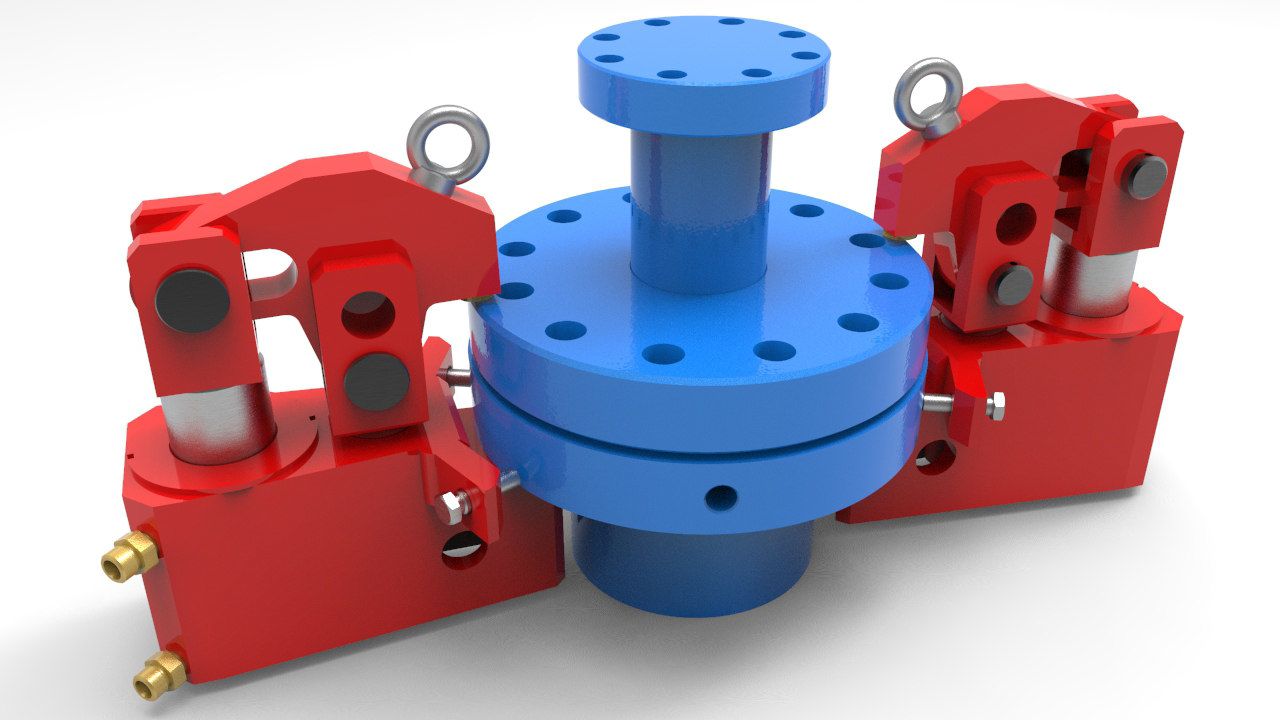

Два зажима устанавливаются на фланце с двух сторон. После наведения натаскивателя на фланец в зажимы подается давление и фланцы прижимаются. Для сброса оборудования, сперва зажимы прижимают, после отворота всех удерживающих гаек в зажимы подается давление на разжим и оборудование сбрасывается.
Технические характеристики
| Параметр технической характеристики, размерность | Модификация, величина | |
| ЗГ-156/180 | ЗГ-230/350 | |
| Рабочее давление, МПа, не более | 10 | |
| Типоразмер фиксируемых фланцев | 180х21, 156х32, 180х35, | 230х21/35, 280х21/35 350х21/35 |
| Привод | гидравлический | |
| Усилие на прижатие кгс (т) | 16900 (16,9) | 21000 (21) |
| Габаритные размеры, мм, не более | ||
| - длина | 370 | 500 |
| - высота | 400 | 550 |
| - ширина | 200 | 300 |
| Масса комплекта, кг, не более | 100 | 130 |
