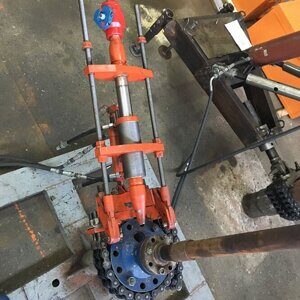

УГК предназначено для наведения (принудительной установки) герметизирующего элемента на кабельный ввод фонтанной арматуры на устье скважины, во время технических работ по ликвидации открытых фонтанов на нефтяных и газовых скважинах. Типы герметизируемых кабельных вводов: АФК (Э); ВК-60; КВ-3-60-1; КВ-3-60-2; КВ-4УФ 60х21/35-2.
Климатическое исполнение - УХЛ по ГОСТ 15150-69
УГК используется при следующих параметрах воздействия внешней среды:
а) рабочие среды – буровые растворы, нефть, газ, газоконденсат, промывочные жидкости, пластовые воды.
б) температура рабочей среды – от минус 45 до плюс 100 °С.
Параметр, размерность |
Величина |
|
Рабочее давление, МПа |
21 |
|
Условный проход полого штока, мм |
55 |
|
Наружный диаметр фланца трубодержателя ФА, мм |
275- 470 |
|
Угол наклона патрубка кабельного ввода к оси скважины, градусов |
20...40 |
|
Привод УГК |
Гидравлический |
|
Характеристики гидроцилиндра |
|
|
- рабочее давление Ррг, МПа |
10 |
|
- пробное давление Рпрг, МПа |
13 |
|
- рабочий ход полого штока, мм |
200 |
|
-рабочий ход штока гидроцилиндра подъема, мм |
262 |
|
Рабочая гидравлическая жидкость |
ВМГЗ ТУ 38.101479-00 (допускаются другие марки) |
|
Присоединительные размеры штуцеров гидроцилиндра |
М27х1,5 |
|
Габаритные размеры, мм, не более: |
|
|
- высота |
800-1400 |
|
- ширина |
500 |
|
Масса, кг не более |
185 |
Масса в ящике с комплектом сменных и запасных частей - 250 кг.
Срок изготовления
| Срок поставки | 4 месяца |
Документы
Декларация соответствия ТУ 3663-010-73160007-2017
