Назначение
Устройство предназначено для нарезания треугольной и трапецеидальной резьбы по ГОСТ 632-80 на трубах диаметром 140-178 мм во время буровых, ремонтных и восстановительных работ на скважине.
Принцип действия

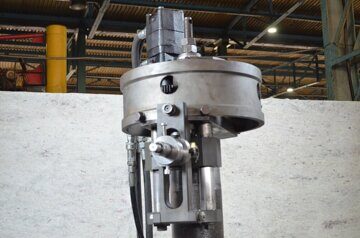

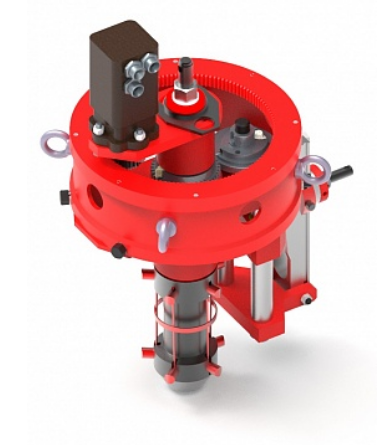

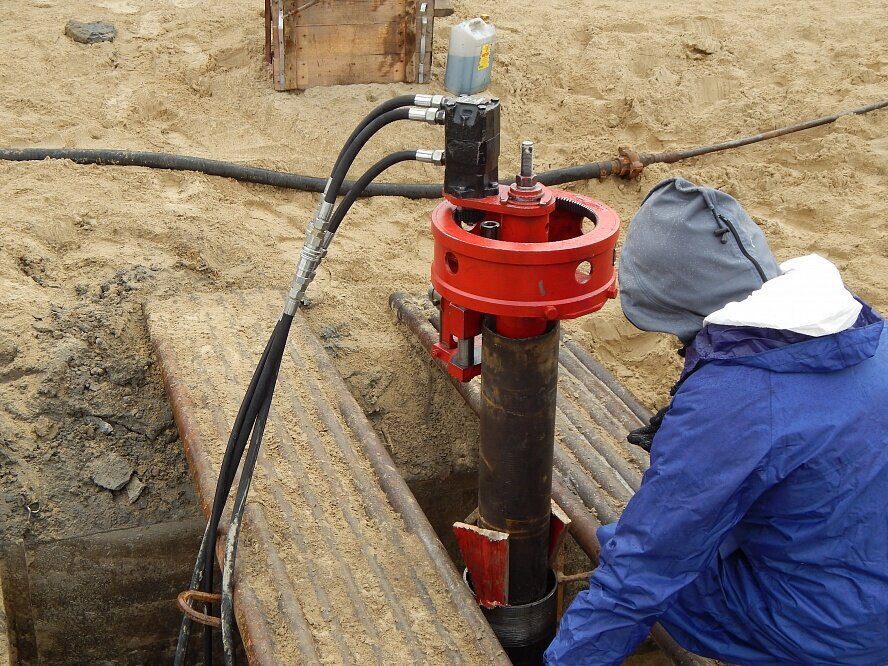

Устройство в сборе монтируется на трубу. Для обеспечения правильности установки используется установочная пластина и разъемный шаблон. Шаблон устанавливается на трубу для выдерживания заданного расстояния между торцом трубы и низом планшайбы. При помощи гидромотора происходит вращение и последующее перемещение резьбового инструмента. Подача в гидромотор осуществляется при помощи стационарной маслостанции с подачей 20…40 л/мин.
Комплект поставки
Паспорт с отметками ОТК - 1 экз.
Руководство по эксплуатации - 1 экз.
Комплект сменных частей.
Технические характеристики
| Параметр технической характеристики, размерность | Значение параметра |
| Диаметр обсадной трубы, мм | 140-178 |
| Привод | гидравлический |
| Гидромотор: | |
| Номинальная мощность, кВт | 5,1 |
| Номинальное давление на входе, МПа | 16 |
| Максимальное давление на входе, МПа | 21 |
| Нарезаемая резьба по ГОСТ 632-80 |
короткая треугольная шаг 3,175 |
| Климатическое исполнение | УХЛ1 по ГОСТ 15150 |
| Габаритные размеры, мм | |
| - диаметр | 485 |
| - высота | 850 |
| Масса, кг, не более | 150 |
