Назначение

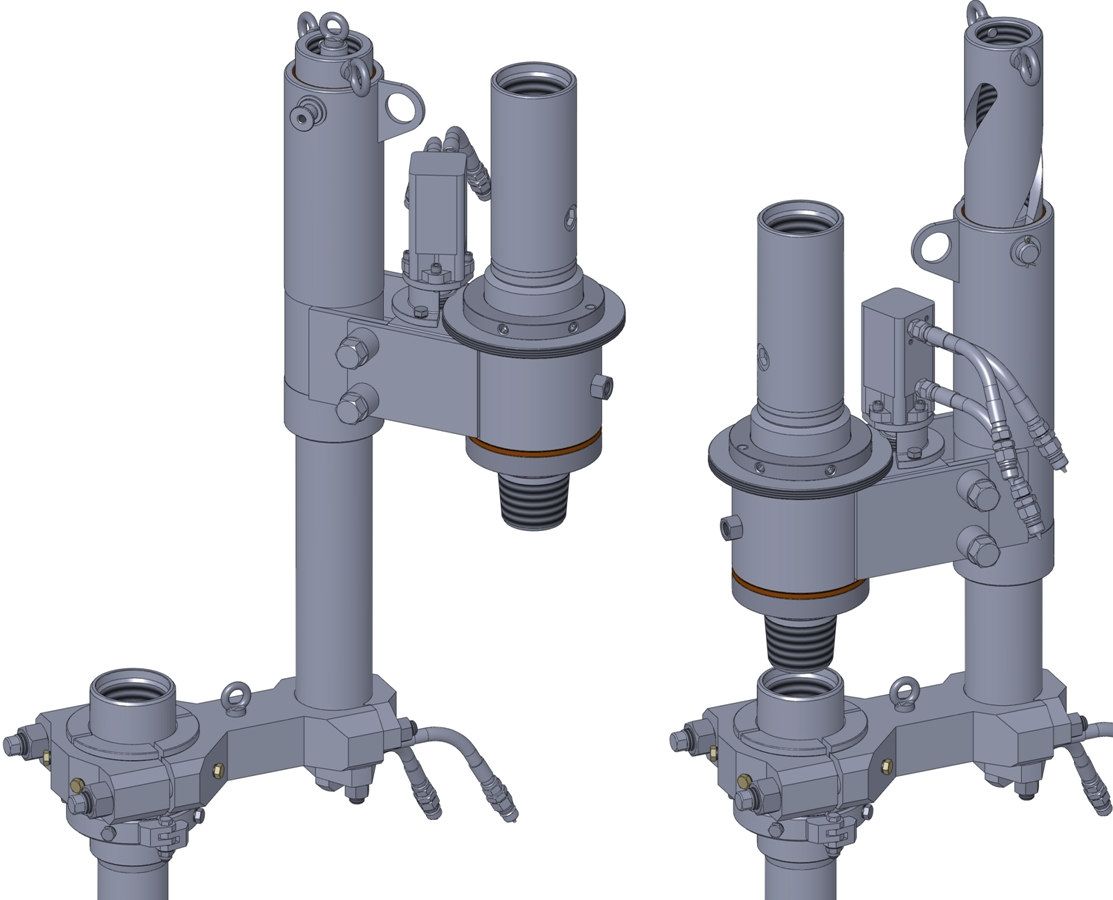

Натаскиватель предназначен для наведения шарового крана на бурильные трубы с последующим спуском во время проведения работ по ликвидации нефтяного или газового фонтана на устье скважины.
Принцип действия
Податся гидрожидкость на опускание гидроцилиндра и на ввинчивание переводника гидромотором. Шток гидроцилиндра, опускаясь, будет поворачивать палец, по пазам копира. Палец двигает вниз и поворачивает ползун и закреплённый на нём кронштейн с переводником. На некотором расстоянии от торца замка, переводник займёт соосное положение с замком. Продолжая опускаться, гидроцилиндр установит ниппель переводника в
муфтовую резьбу замка. Вращающийся гидромотор через пару шестерён ввинчивает ниппель переводника в муфтовую резьбу замка.
После ввинчивания при необходимости, дотягивается шаровый кран и закрывается, затем демонтируется привод вращения путём вывинчивания двух стопоров и снимается. Затем демонтируются детали, несущие переводник, и снимаются вверх. Демонтируется кронштейн и остальные части.
Технические характеристики
| Параметр технической характеристики, размерность | Значение параметра |
| Рабочее давление, МПа | 35 |
| Диаметр бурильной колонны | 114, 127, 140 |
| Диаметры замков | 140, 146, 155, 162, 168, 162, 178 |
| Температура окружающей среды, оС | от минус 45 до плюс 70 |
| Привод наведения | гидравлический |
| Привод заворота-отворота крана | гидромотор |
| Рабочее давление гидропривода, МПа | 10 |
| Вертикальный ход, мм | 450 |
| Угол поворота шарнира, град. | 120 |
| Габаритные размеры, мм | |
| - длина | 500 |
| - высота | 1500 |
| - ширина | 500 |
| Масса, кг | 420 |
